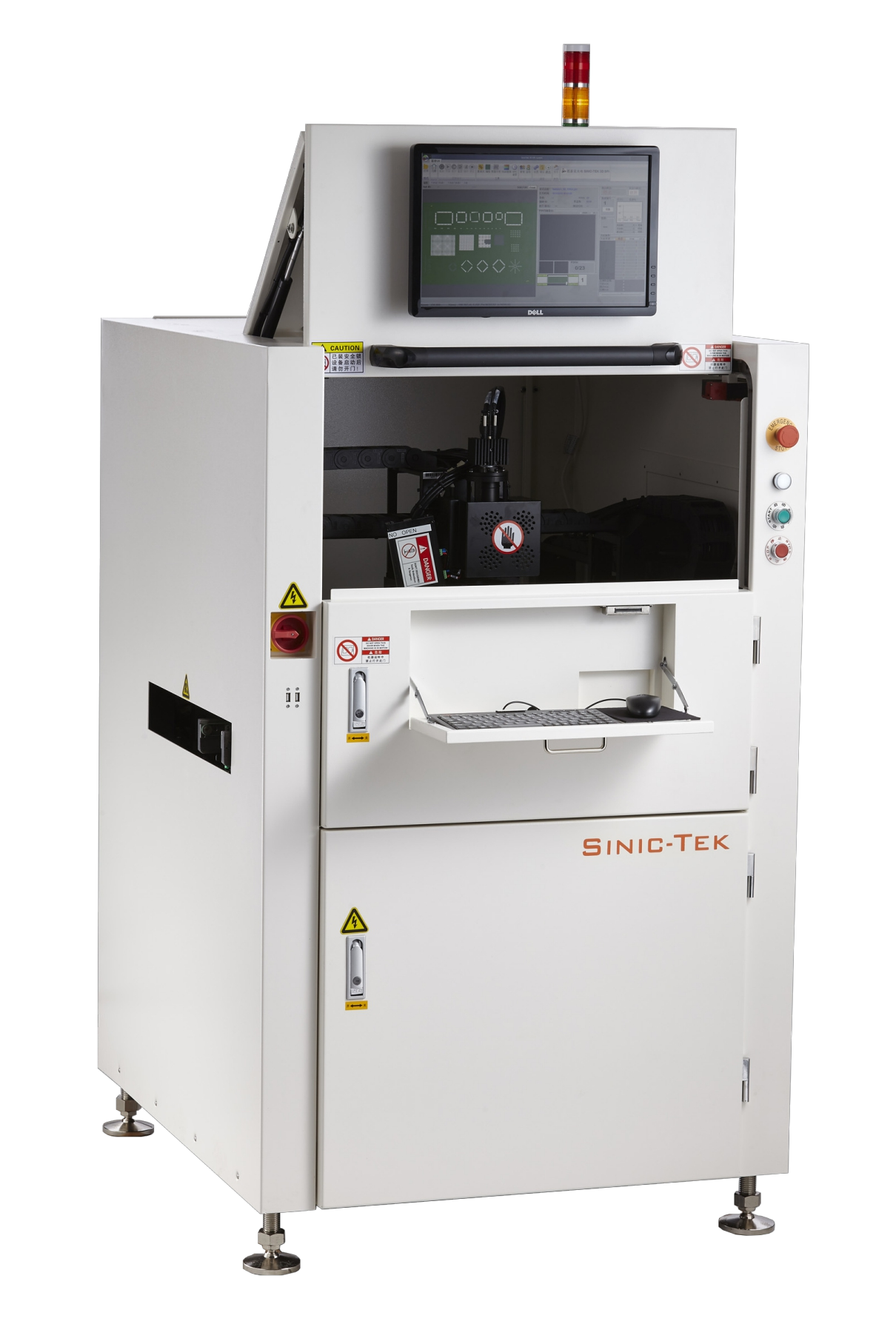

S8030 系列產品描述及規格:

1、可編程相位調制輪廓測量技術（PSLM PMP）：其獨創的可編程結構光柵使用軟件即可對光柵的周期進行設置；取消了機械驅動及傳動部分，大大提高了設備的精度及適用范圍，避免了機械磨損和維修成本。實現對 SMT 生產線中精密印刷焊錫膏進行 100%的高精度三維測量。

2、思泰克專利同步結構光技術解決了錫膏三維檢測中的陰影效應干擾。結合 RG二維光源完美處理高對比度的基板，如黑色基板，陶瓷基板等。采用紅、藍、綠三色光，可提供彩色 2D 圖像；

3、高解析度圖像處理系統：超高幀數 500 萬像素工業 CCD 相機，配合高端遠心鏡頭，支持對 01005 錫膏的快速穩定檢測。同時提供 13.5um、16.5um、20um等多種不同的檢測精度，配合客戶的產品多樣性和檢測速度的要求；

4、快速 Gerber 導入及編程軟件，可實現業內最快的 5 分鐘編程；人工 Teach功能方便使用者在無 Gerber 數據時的編程及檢測；

5、Z 軸實時動態仿形：PSLM 的特點提供了對 PCB 的翹曲變化進行實時動態跟蹤，完美解決柔性線路板和 PCB 翹曲問題。

6、強大的過程統計分析功能（SPC）：實時 SPC 信息顯示，完整多樣的 SPC 工具，讓使用者實時監控生產中的問題，減少由于錫膏印刷不良造成的缺陷。提供給操作人員強有力的品管支持，讓使用者一目了然；

7、設備重復性精度<<10% (6 Sigma)。

設備軟硬件配置

N0 設備系統 項目 規格參數
1 視覺部份
檢測原理　　正弦白光投影　　PMP 檢測
工業　　CCD 相機 500 萬像素，超過 150 幀/秒超高速 CCD 傳感器
解析度　　13.5um,可選 10um、16.5um
3D 投影頭　　投射周期變化條紋，結合 CCD 相機可得到真實 3D圖像；3D 投影頭十年免費包換。
黑白2D 圖像　　標配，方便操作員確認不良
彩色 2D 圖像　　標配，可合成彩色 2D 圖像，比黑白 2D 圖像更直觀
Z 軸實時升降　　標配，對板彎檢測時通過硬件補償

2 機械部份
機架結構　　整體鑄造一體化鑄鐵框架，長壽命、高穩定性
軌道模式　　單軌
PCB 進板尺寸（長*寬）　　50*50～460 x 460 mm
X-Y 機構　　檢測頭在 X-軸與 Y-軸方向移動；基板在 X 軸與 Y-軸方向均不移動；
導軌固定邊　　前導軌固定
導軌寬度調整方式　　自動、手動，兩種模式
PCB 定位及夾緊方式　　邊定位及夾緊
導軌高度　　900±40mm
PCB 工藝邊壓邊寬度 　　3mm
PCB 傳輸方向　　R->L

3 軟件部份
系統軟件操作平臺　　Windows 7 64 位專業版
軟件語言　　中/英文
編程軟件　 Gerber (RS-274X、RS274D)，CAD
編程時間 　< 5 分鐘
程序細調時間 　< 5 分鐘
換線時間　 < 3 分鐘
拼板程序 　拼板程序制作方便（含陰陽板）
編程模式、數據輸入類型　　SPI 程序可用鋼網文件，Gerber (RS 274X, RS274D格式)；也可手動添加窗口制作程序
系統診斷　 標準配置
離線編程軟件　 有
操作簡便性　 界面非常友好，WINDOWS 風格，便于操作
SPC 數據采集分析&制程監控軟件　　強大的 SPC 功能，具備完善的數據采集、分析、管理功能。SPC 軟件可進行 Production Trend 、Xbarchart 、R chart；Cp、Cpk 等相關測試；能記錄每塊 PCB 上每個焊錫點的體積、面積、高度、偏移等具體量化數據，并能獨立輸出電子表格模式報告；可進行異常原因統計圖、整板數值圖像、正態分布圖、個別元件測試資料曲線圖分析；還可以輸出即時不良影像及異常數據及影像儲存等功能。網絡技術要求 支持 TCP/IP 協議，圖片即時傳送，對使用無影響

4 電腦部份
電腦類型 　高性能服務器
CPU　 Intel i7
內存容量 　24 GB Memory
硬盤容量　 1T HDD
操作系統　 Windows7 64 位專業版
顯示器　 24" 液晶顯示器
輸入裝置　 Mouse, Keyboard

5 整機信息
設備尺寸　 W1000*D1150*H1580mm
供氣要求　 4～6Bar
重量(KG)　 865kg
電源　 220V，10A
耗電量（啟動/正常）　 啟動：2.5kw / 正常運轉：2kw
工作氣壓　 5L/min
地面承重要求 　500kg/m2
接地電阻要求 　接地線
具備標準 　SMEMA 接口 具備，有好壞板輸出信號
安全保護系統 　具備完善的安全指示、互鎖系統

6 其它項目
條碼掃描功能 　選配項；可配外置式高速 barcode 裝置,具備讀出
母板與子板功能　具備自動/手動檢測
功能　 兩種模式均具備
技術資料 　配備完整的技術、操作、維護手冊（含電子檔）及
軟件安裝盤　軟件升級服務 能夠提供永久的、免費的、軟件升級服務。
